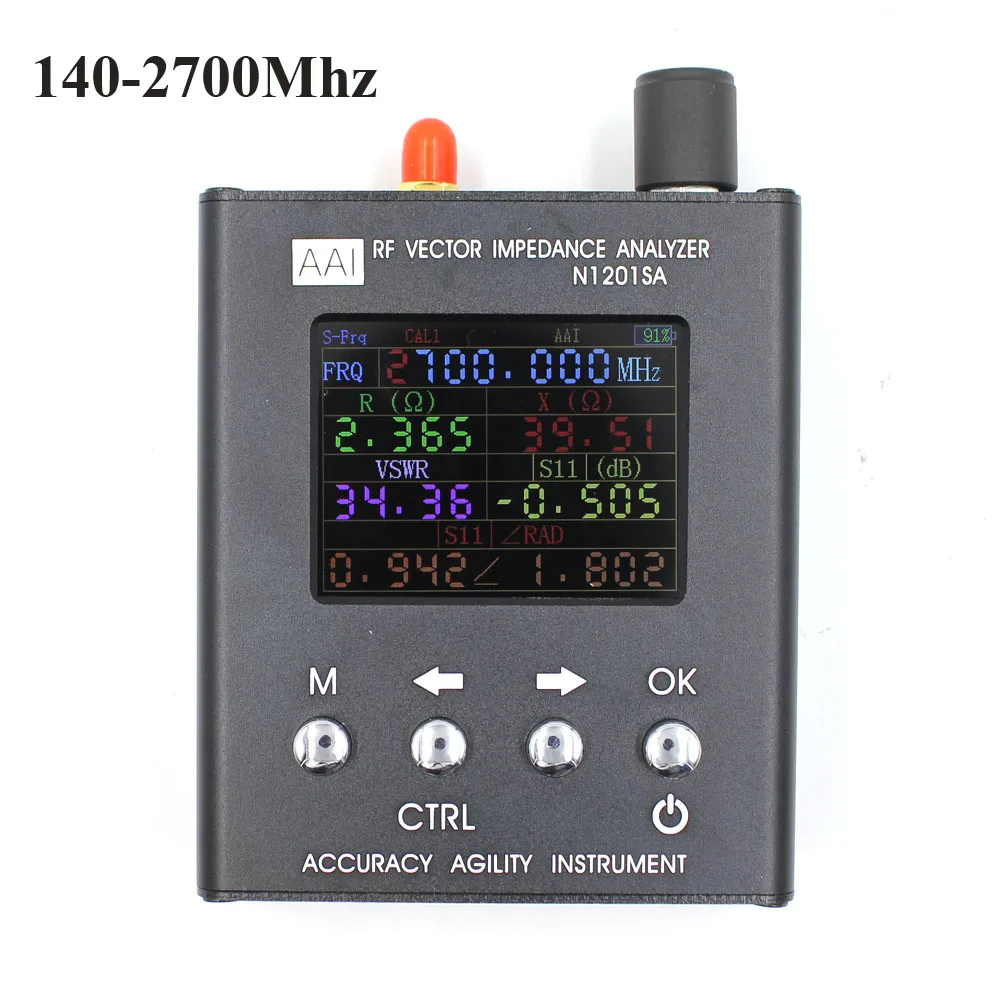

İngilizce verison N1201SA UV RF Vektör Empedans ANT SWR Anten Analiz Metre Cihazı 140 MHz 2.7 GHz direnci/empedans/SWR

English Verison N1201SA UV RF Vector Impedance ANT SWR Antenna Analyzer Meter Tester 140MHz 2 7GHz
  • Satıcı HOT SALE RADIO
  • Liste Fiyatı US $170.00piece
  • Satış ücreti US $146.20piece
  • Gönderim Ücretsiz Kargo
  • Kazanıyorsun US $23.80piece14% off
  • Derecelendirmeler 4.9 (8)

Ürün özellikleri

Maximum Range<1.5km
tipAksesuarlar
malzemePlastik
Walkie Talkie TypeTaşınabilir
Is_DisplayEvet
Marka AdıANYSECU

Ürün Açıklaması

USD 295.67/piece
USD 146.20-254.28/piece
USD 237.36/piece
İngilizce verisonN1201SAUV RF Vektör Empedans ANT SWR Anten Analiz Metre Cihazı140 MHz-2.7 GHzdirenç/empedans/SWR

N1201SA GSM Anten analyzer Özellikler
frekans 140 MHz ~ 2700 MHz
aralığı 1 kHz
ekran 2.4 inç TFT Piksel 320 × 240 (QVGA)
pil 2000 mAH (7.4Wh)
güç dağılımı < 1.5 W
şarj akımı 400mA
şarj port USB (sadece şarj Için)
otomatik Kapanma Ayarlanabilir (Her Zaman açık, 5 mins ~ 60 dak)
tedbir gerçekler direnci/reaktans/SWR/s11
çözünürlük oranı 4 bit etkili basamak
frekans doğruluğu ± 5ppm
bağlayıcı SMA-K
ölçüm aralığı empedans 0.1 Ω ~ 1000Ω (Mutlak değeri empedans)
SWR 1.000 ~ 65
s11 (dB) 0dB ~-60dB
hata (tek nokta ölçüm) empedans < impedance×3 Mutlak değeri % ± 1Ω (Z < 200Ω, < 1.5 GHz)
SWR < Etkili reading×10 % ± 1
s11 (dB/°) 0.1 dB/5 ° (0dB ~-10dB)
1 dB/10 ° (-10dB ~-20dB)
5dB/20 ° (-20dB ~-40dB)
yönelme < 35dB (140 MHz ~ 2 GHz kalibrasyon Sonrasında)
< 30dB (2 GHz ~ 2.7 GHz)
tarama Puan 280
çıkış seviyesi-18dBm
çalışma sıcaklığı 0 ~ 40
atmosferik basınç 860hPa ~ 1060hPa
boyut 120mm * 86mm * 30mm
---------------------------------------------------------------------------------------------------------------------------------------------
açıklama
bu enstrüman dört arayüzleri vardır: tek nokta ölçüm, tarama, sistem bilgilerini düzeltme ve kalibrasyon
tek nokta ölçümü içine varsayılan önyükleme arayüzü.
not: kullanıcıya kolaylık sağlamak Için, her zaman kullanıcıya değiştirmek otomatik kalibrasyon kalibrasyon düzeltme seçenekleri olacak. bu arada, kalibrasyon bütünlüğünü sağlamak amacıyla, kalibrasyon işlemi, otomatik kapanma fonksiyonu başarısız olursa, tutarlı boot.
başlatma ve kapatma
CTRL tuşu basılı tutun kapalı güç anahtarı düğmesine basın.
önyükleme devlet, uzun basın (2 S yukarıda) anahtar düğmesi, yayımlanmasından sonra, enstrüman kapanacaktır
önyükleme devlet, uzun basın (2 S yukarıda) anahtar düğmesi, yayımlanmasından sonra, enstrüman kapanacaktır
kullanılmasını tavsiye
1, ölçüm ve kalibrasyon doğruluğunu sağlamak amacıyla, enstrüman en az 15 dakika ısıtın.
2, kaliteli RF kablo ve konnektörleri kullanmayı deneyin.
3, kalibre kablo işaretli sonraki kalibre ve doğrudan kullanım gerek olmayabilir.
4, test kablo süreci ölçüm doğruluğunu etkileyebilir, önerilir, mümkünse, çok uzun test kablo seçmeyin.
5, ölçüm ve kalibrasyon önce, emin değilseniz bir güçlü kablosuz sinyal, neden girişimi önlemek amacıyla yanlış ölçümler.
6, empedans ölçümleri ise kendilerini anlamıyorum, sen bir vektör network analyzer talimatları ve öğreticiler bakın. bu enstrüman tek port vektör ağ analizi eşdeğerdir.
